ETHERNET KABLO KATEGORİSİ

CAT 5, CAT 6, CAT 7, CAT 8 Kablolarının Özellikleri
Cat kablolar diğer bir adıyla ethernet kablosu olarak da adlandırılır. Cat kabloların üretim amaçları endüstride, bilgisayarlarda ve haberleşme ağlarında veri transferin de kullanılan 8 telli ve 4 çift kablodan oluşur. Gelişen teknoloji ile beraber veri transferlerinin hızları da artarak eskiden beri kullanılan cat 5 kabloları bu hızlara yetersiz kalarak istenilen perfonması gösterememektedir.

Hızlanan veri transferlerini karşılamak için farklı teknik özelliklerde cat5, cat5e, cat6, cat6a ve cat7 kablolar üretilmiştir. Yapı gereği ethernet kabloları bir birlerine benzeselerde aynı değillerdir. Bu yüzden kullanım alanlarına göre ethernet kablosu seçilmelidir.

CAT5 VE CAT 5e KABLO NEDİR? ARALARINDAKİ ÖZELLİKLERİ:
CAT 5 ethernet kabloları günümüzde en yaygın olan ve en çok kullanılan cat kablosudur. Cat 5 kabloları veri transferlerinin yoğun olmadığı ve kablo mesafesinin kısa olduğu uygulama alanlarında kullanılmaktadır. Cat 5 kabloları, 100 mhz bant genişliğinde 10/100 mbps hızları karşılamaktadır. Kullanılan kablo mesafeleri ise 100 metreyi geçmemelidir.
CAT 5e kablosu Cat 5 kablosunun veri transferinde yaşanan veri hızının azalmasını karşılamak amacıyla geliştirilen kablo dur. 100 mhz bant genişliğinde olup 100/1000 mbps hızları karşılamaktadır. Kablo uzunluğu 100 metreyi geçmemelidir. Cat 5e kabloları geriye dönük olarak cat 5 kablolarıyla uyumludur. Cat 5 ve cat 5e kabloları RJ 45 soketi ile kullanılır.

CAT6 VE CAT 6a KABLO NEDİR? ARALARINDAKİ ÖZELLİKLERİ:
CAT 6 kabloları 1 gigabit hızları ve 250 mhz’e kadar perfonmans sağlar. Kısa mesafede ( 55 metre ) kullanıldığı takdirde 10 gigabit bağlantı hızlarını destekleyebilir. CAT 6a ; kablosu cat 6 kablosunundan daha fazla performans elde etmek için güçlendirilmiş olan kablodur. 250 ila 500 mhz bant genişliğine sahip 10.000 mb ve 10 gigabit (100 metre) ) bağlantı hızlarında veri transferlerini karşılamaktadır. Ekranlı kablo özelliği ile parazitleri en aza indirir.

CAT 7 KABLO NEDİR? VE ÖZELLİKLERİ Cat 7 kabloları cat 5e ve cat 6a kablolarına göre daha hızlı sinyalleri ( veri ) destekleyerek 600 mhz e kadar olan veri iletim hızlarını sağlamaktadır. CAT7 kablosu 100m bakır kablo üzerinde 10 Gigabit Ethernet sağlar.

UTP - (Unshielded Twisted Pair-Ekran korumasız), STP (Shilded Twisted Pair-Ekran korumalı), ScTP (Screened Twisted Pair-Ekranlı bükülmüş), FTP (Foiled Twisted Pair bükülmüş falyolu)
UTP –Unshielded Twisted Pair Bu türlerden en çok kullanılanı UTP kablolardır ve ikişer bükümlü toplam 8 ya da 12 kablodan oluşur. Uluslararası standartlarda en fazla 110 metre kullanılması önerilir. UTP kabloların her iki uçta sonlandırılmasında dünyada T568A ve T568B adı verilen standartlar kullanılır. Bu kablolar taşıyabilecekleri veri hızına göre kategori CAT 1, CAT 2, CAT 3, CAT 4, CAT 5, CAT 5e, CAT 6, CAT 6a, CAT 7, CAT 7a, CAT 8, … olarak sınıflandırılırlar.

STP –Shilded Twisted Pair Dışarıdan gelen her türlü gürültüye karşı korumalı bir kablo çeşididir. Ethernet ağlarında kullanılabilen bu kablo, verinin taşındığı devrenin bir parçası olmadığı için mutlaka her iki sonda da topraklandırılmalıdır. Aksi halde iletişime çok zarar veren bir etkene altyapı oluşturur. Kablo, içindeki veya çevresindeki sinyalleri toplayan bir anten gibi çalışır ve ağ ortamındaki veriyi bozar. Etrafı renkli plastik kaplayıcıyla kaplanmış 4 çift tel ve dış kaptan önce korunmayı sağlayan lifler bulunmaktadır. Bu da STP kabloyu daha sert ve ağır yapmaktadır.

ScTP –Screened Twisted Pair 4 perden oluşur. Veriyi 100 metre öteye götürebilir. Kablo dışındaki elektromanyetik alandan etkilenmez. Maximum 100 Mbps hızında veri iletimi sağlar. Sonlandırmada SCTP Connector kullanılır.

FTP –Foiled Twisted Pair kablolar UTP ile aynı standarttadır fakat üzerinde metal kılıf (folyo veya sac örgüsü şeklinde) vardır. İkişerli bükülmüş olan dört çift ucu, bu uçlara takılan sekiz girişli plastik prizlere (RJ45), özel bir kıvırma aygıtıyla takılmak zorundadır. Geride kalan topraklama ucu, sadece priz tarafında, o da dış etkenler nedeniyle kablo üzerinde oluşan küçük akımları topraklamak amacıyla yapılır. Bilgisayar tarafında topraklamaya gerek olmadığı gibi, bu; prizle bilgisayar arasında, bükümlü çiftlerin taşıdığı sinyalleri etkileyebilen akımlara kanallık edebilir.

CAT6 ve CAT7 ve CAT8: Farkı Nedir?

Bildiğimiz gibi, Ethernet kablosu Cat5, Cat5e, Cat6, Cat7, Cat8 vb. Gibi birçok türe ayrılabilir. Ancak, herkes Cat6 ve Cat7, ve Cat8 vb. birçok insan, ağları için hangi Ethernet kablosunu kullanmaları gerektiği konusunda kafaları karışmıştır. kablo türleri arasında bu üç tip Ethernet patch kablosuna, özellikle de Cat6 - Cat7 ve Cat8 karşılaştırmasına aşağıdaki metinde odaklanalım.

Cat6, Cat7 Ve Cat8 Kablosuna Genel Giriş
Cat6 Kablosu
Cat6 kablosuna "Kategori 6" Ethernet kablosu denir. 10 Gb / sn'ye kadar Ethernet bağlantısını destekleyen dört çift bakır telden oluşur. Normalde, 100m içinde 1 Gbps'ye kadar maksimum iletim hızını destekler. Bununla birlikte, Cat6 kablosu 10 Gbps hızında yayın yaparken 37-55 metreyi (karışma mesafesine bağlı olarak) destekler. Sinyalin kablodan ne kadar sıklıkla geçebileceğini gösteren, 250 MHz'e kadar olan sinyalleri iletebilir. Dahası, RJ-45 standart konektör kullanır ve önceki Cat5 ve Cat5e sürümleriyle geriye dönük olarak uyumludur.


Cat7 Kablosu
Cat7 kablosuna "Kategori 7" Ethernet kablosu denir. 10 Gb / sn'ye kadar yüksek hızlı Ethernet iletişimini destekler. Cat7 kablosu, Cat6, Cat5 ve Cat5e kablo kategorileriyle geriye dönük olarak uyumludur. Blendajlı kablo kullanarak 100 metrelik 4 konnektörlü bir kanal sunar ve sinyalleri 600 MHz frekansta iletmek için tasarlanmıştır.
kabloları, ekranlı bükümlü çift (SSTP) veya ekranlı folyo bükümlü çift (SFTP) kablolaması olarak bilinen, ekranlı blendajlı çift kablo (SSTP) veya ekranlanmış folyoya bükümlü çift (SFTP) kablolaması gerektirir; Böylece, kullanıcının daha uzun kablolarla bile daha yüksek hızlara ulaşmasını sağlar.

Cat8 Kablo
Cat8 kablosu veya kategori 8 kablosu, önceki kablolardan 2 GHz'e (2000 MHz) varan bir frekansı desteklemesi ve 30 metrelik 2 konektör kanalıyla sınırlı olması nedeniyle büyük ölçüde farklılık gösteren bir Ethernet kablosudur. Bununla birlikte, Cat8 kablosu için ayrıca korumalı kablolama gerekir. En önemlisi, Cat8 Ethernet yaması kabloları 25 Gbps veya hatta 40 Gbps hızları destekleyebilir. Cat8 kablosunun fiziksel görünümü alt kategori kablolara benzer ve RJ45 bağlantılarda veya RJ45 olmayan bağlantılarda sonlandırılabilir. Cat8 kablosu da önceki sürümleriyle geriye dönük uyumludur. Bu nedenle, standart Cat7 konektörüyle kullanmakta sorun yoktur.

Cat6, Cat7, Cat8 Kablo Karşılaştırması

Cat6 ve Cat7 karşılaştırmasında, iletim frekansı ve kablo uzunluğu, dikkate alınması gereken iki önemli faktördür.
Yukarıdaki girişten itibaren, Cat6 kablosu 250 MHz'e kadar performans sunarken, Cat7 kablosu 600 MHz'e kadar iletim frekansı için derecelendirilmiştir. Cat6 ağ kablosunun maksimum kablo uzunluğu 1 Gbps ile 100 m iken, Cat7 10 Gbps ile 100 m'dir.

Cat6 ve Cat7 kablo fiyatlarına gelince, aynı şartlar altında karşılaştırıldıklarında Cat7 kablo, Cat6 kablodan daha pahalıdır. Her ikisini de karşılayamazsanız, o zaman Cat5e 10G ağı için de iyi bir seçim olacaktır.

Bu arada, dayanıklılık Cat6'ya karşı Cat7'ye göre de farklılık gösterir. Cat6 kablosu yaklaşık 10 yıllık bir ömre sahipken, Cat7 kablosu yaklaşık 15 yıllık bir süreye sahiptir.

Cat7 ve Cat8 karşılaştırmasında, iletim frekansı ve kablo uzunluğu da büyük öneme sahiptir. Cat7 kablosu 600 MHz'e kadar performans sunarken, Cat8 kablosu 2000 MHz'e kadar sunar. Cat7 ağ kablosunun maksimum kablo uzunluğu 10 Gbps ile 100 metre iken, Cat8 25 Gbps veya 40 Gbps ile 30 metredir.

Cat7'den Cat8'e kablo fiyatı gelince, Cat8 kablo önceki Ethernet kablolarından farklı benzersiz özelliği için daha pahalıdır.

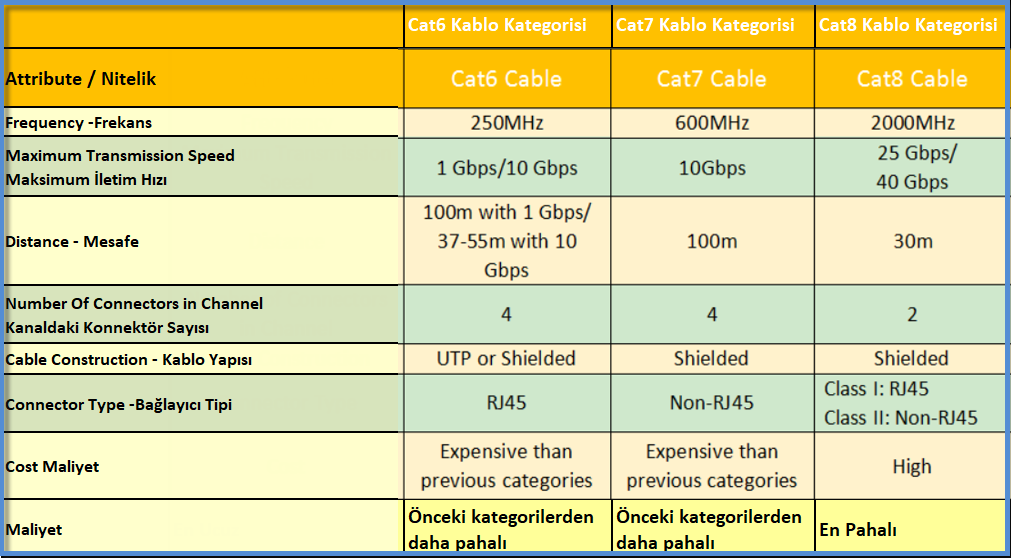

Cat6, Cat7, Cat8 Arasındaki Özet Tablo:
Son fakat en az değil, üç Ethernet yama kablosunun kategorilerini aşağıdaki tablodan daha net anlayabilirsiniz.
